新聞中心
聯(lián)系我們
總結(jié)最實用的POM注塑加工工藝

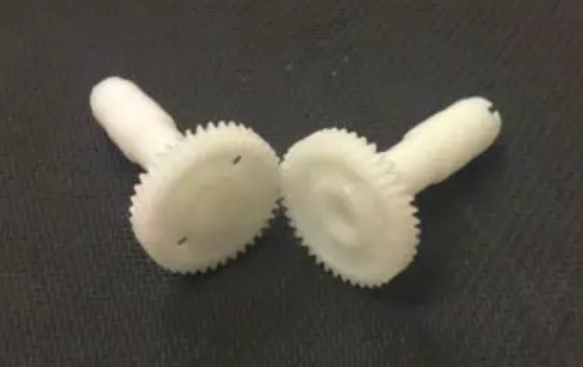

POM(又稱賽鋼、特靈)。它是以甲醛等為原料聚合所得。POM-H(聚甲醛均聚物)，POM-K(聚甲醛共聚物)是高密度、高結(jié)晶度的熱塑性工程塑料。具有良好的物理、機械和化學性能，尤其是有優(yōu)異的耐摩擦性能。
POM屬結(jié)晶性塑料，熔點明顯，一旦達到熔點，熔體粘度迅速下降。當溫度超過一定限度或熔體受熱時間過長，會引起分解。銅是POM降解催化劑，與POM熔體接觸的部位應避免使用銅或銅材料。
1、塑料處理
POM吸水性小，一般為 0.2%-0.5%。在通常情況下，POM不需干燥就能加工，但對潮濕原料必須進行干燥。干燥溫度80℃以上，時間2小時以上，具體應按供應商資料進行。
再生料使用比例一般不超過 20-30%。但要視產(chǎn)品的種類和最終用途而定，有時可達100%。
2、塑機的選用
POM除了要求螺桿無滯料區(qū)外，對注塑機沒有特別要求，一般注塑即可。
3、模具及澆口設(shè)計
常見模具溫度控制為 80-90℃，流道直徑有3-6mm，澆口長度為0.5mm，澆口大小要視膠壁厚度而定，圓形澆口直徑至少應制品厚度的0.5-0.6倍，長方形澆口的寬度通常是厚度的2倍或以上，深度為壁厚的0.6倍，脫模斜度40′-130′之間。
排氣系統(tǒng)：
POM-H 厚度0.01-0.02m、寬3mm
POM-K 厚度0.04mm、寬3mm
4、熔膠速度
可用空射法量度：
POM-H 可設(shè)為215℃ （190℃-230℃） ?POM-K 可設(shè)為205℃ （190℃-210℃） ?
5、注射速度
常見為中速偏快，過慢易產(chǎn)生波紋，過快易產(chǎn)生射紋和剪切過熱。
6、背壓
越低越好，一般不超過200bar。
7、滯留時間
如設(shè)備沒有熔膠滯留點POM-H 可在 215℃滯留35分鐘，POM-K 可在 205℃滯留20分鐘，不會有嚴重的分解，在注塑溫度下熔體不能在機筒內(nèi)滯留超過20分鐘。
POM-K在 240℃下可滯留7分鐘。如果停機，機筒溫度可降到150℃，如要長期停機就必須清理機筒子，關(guān)閉加熱器。
8、停機
清理機筒必須用PE或PP，關(guān)閉電熱，把螺桿推在前位。料筒和螺桿必須保持清潔。雜質(zhì)或污垢會改變POM的過熱穩(wěn)定性(尤其是POM-H)。所以當用完含鹵聚合物或其他酸性聚合物后，應用PE清理干凈后才能打POM料，否則會發(fā)生爆炸。若作用不當?shù)念伭稀櫥瑒┗蚝珿F尼龍的物料，會導致塑料降質(zhì)。
?9、后處理
對于非常溫使用的制件且質(zhì)量要求較高，須進行熱處理。
退火處理效果，可將制品放入濃度為30%的鹽酸溶液中浸30分鐘檢查，然后用肉眼觀察判斷是否有殘余應力的裂紋產(chǎn)生。
