新聞中心
聯(lián)系我們

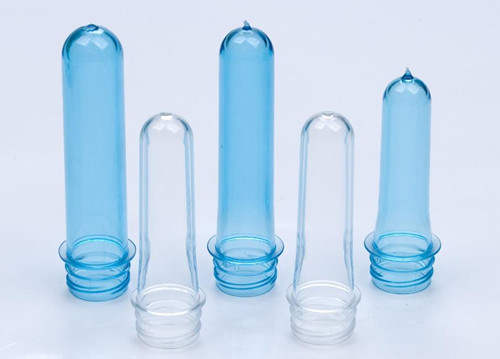

PET瓶胚注塑時(shí)，應(yīng)該注意些什么？
????????PET化學(xué)名為聚對(duì)苯二甲酸乙醇酯，又稱聚酯。目前在客戶中使用最多的是GF-PET，主要是打瓶胚。PET在熔融狀態(tài)下的流變性較好，壓力對(duì)粘度的影響比溫度要大，因此，主要從壓力著手來改變?nèi)垠w的流動(dòng)性。
????????1、塑料的處理
????????由于PET大分子中含有脂基，具有一定的親水性，粒料在高溫下對(duì)水比較敏感，當(dāng)水份含量超過極限時(shí)，在加工中PET分子量下降，制品帶色、變脆。困此，在加工前必須對(duì)物料進(jìn)行干燥，其干燥溫度為150℃，4小時(shí)以上，一般為170℃，3-4小時(shí)。可用空射法檢驗(yàn)材料是否完全干燥。
????????回收料比例一般不要超過25%，且要把回收料徹底干燥。
????????2、注塑機(jī)選用
????????PET由于在熔點(diǎn)后穩(wěn)定的時(shí)間短，而熔點(diǎn)又較高，因此需選用溫控段較多、塑化時(shí)自摩擦生熱少的注射系統(tǒng)，并且制品(含水口料)實(shí)際重量不能小于機(jī)器注射量的2/3。基于這些要求，華美達(dá)近年開發(fā)了中小系列的PET專用塑化系統(tǒng)。鎖模力按大于6300t/m2選用。
????????3、模具及澆口設(shè)計(jì)
????????PET瓶胚一般用熱流道模具成型，模具與注塑機(jī)模板之間最好要有隔熱板，其厚度為12mm左右，而隔熱板一定能承受高壓。排氣必須充足，以免出現(xiàn)局部過熱或碎裂，但其排氣口深度一般不要超過0.03mm，否則容易產(chǎn)生飛邊。
????????4、熔膠溫度
????????可用空射法量度。270-295℃不等，增強(qiáng)級(jí)GF-PET可設(shè)為290-315℃等。
????????5、注射速度
????????一般注射速度要快，可防止注射時(shí)過早凝固。但過快，剪切率高使物料易碎。射料通常在4秒內(nèi)完成。
????????6、背壓
????????越低越好，以免磨損。一般不超過100bar。通常無須使用。
????????7、滯留時(shí)間
????????切勿使用過長的滯留時(shí)間，以防止分子量下降。盡量避免300℃以上的溫度。若停機(jī)少于15分鐘。只須作空射處理;若超過15分鐘，則要用粘度PE清潔，并把機(jī)筒溫度降至PE溫度，直至再開機(jī)為止。
????????8、注意事項(xiàng)
????????⑴回收料不能太大，否則易產(chǎn)生在下料處"架橋"而影響塑化。
????????⑵如果模溫控制不好或料溫控制不當(dāng)，易產(chǎn)生"白霧"而不透明。模溫低且均勻，冷卻速度快，結(jié)晶少則制品透明。
